热继电器和过载脱扣器的选择


电工知库
2026-07-29 06:21·山东·优质职场领域创作者

0


一、类型和特性选择

1、三相电动机的热继电器宜采用断相保护型。

2、热继电器和过载脱扣器的整定电流应当可调，调整范围宜不小于其电流上限的20%。

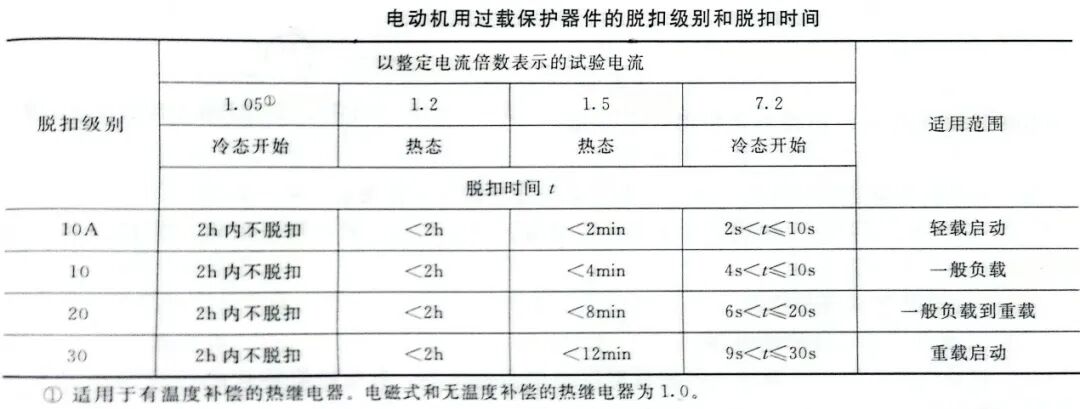

3、热继电器和过载脱扣器在7.2倍整定电流的动作时间应大于电动机的启动时间。为此，应根据电动机的机械负载特性选择过载保护器件的脱扣级别，详见下表。



打开网易新闻 查看精彩图片

4、热继电器的复位方式应根据防止电动机意外启动的原则而定，用按钮、自复式转换开关或类似的主令电器手动控制启停时，宜采用自动复位的热继电器，用自动接点以连续通电方式控制启停时，应采用手动复位的热继电器，但工艺有特殊要求者除外。

二、整定电流的确定

1、一般情况下，热继电器和过载脱扣器的整定电流应接近但不小于电动机的额定电流；对于有温度补偿的热继电器，整定电流应不小于电动机的额定电流；对于电磁式和无温度补偿的热继电器，整定电流应不小于电动机额定电流的1.05倍，为了方便，设计中可按整定电流调节范围的上限不小于电动机额定电流1.05倍的条件选配元件的规格，在运行中，应根据实测数据对整定电流加以修正。

2、当电动机的启动时间太长而导致过载保护误动时，宜在启动过程中短接过载保护器件，也可经速饱和电流互感器接入主回路，不能采取提高整定电流的做法，以免电动机运行过程中过载保护失灵。

3、电动机频繁启动、制动和反向时，过载保护器件的整定电流只能适当加大，这将不能实现完全的过载保护，但一定程度的保护对防止转子受损仍然有效。

4、当电动机的功率较大时，热继电器可接在电流互感器二次回路中，其整定电流应除以电流互感器的变比。

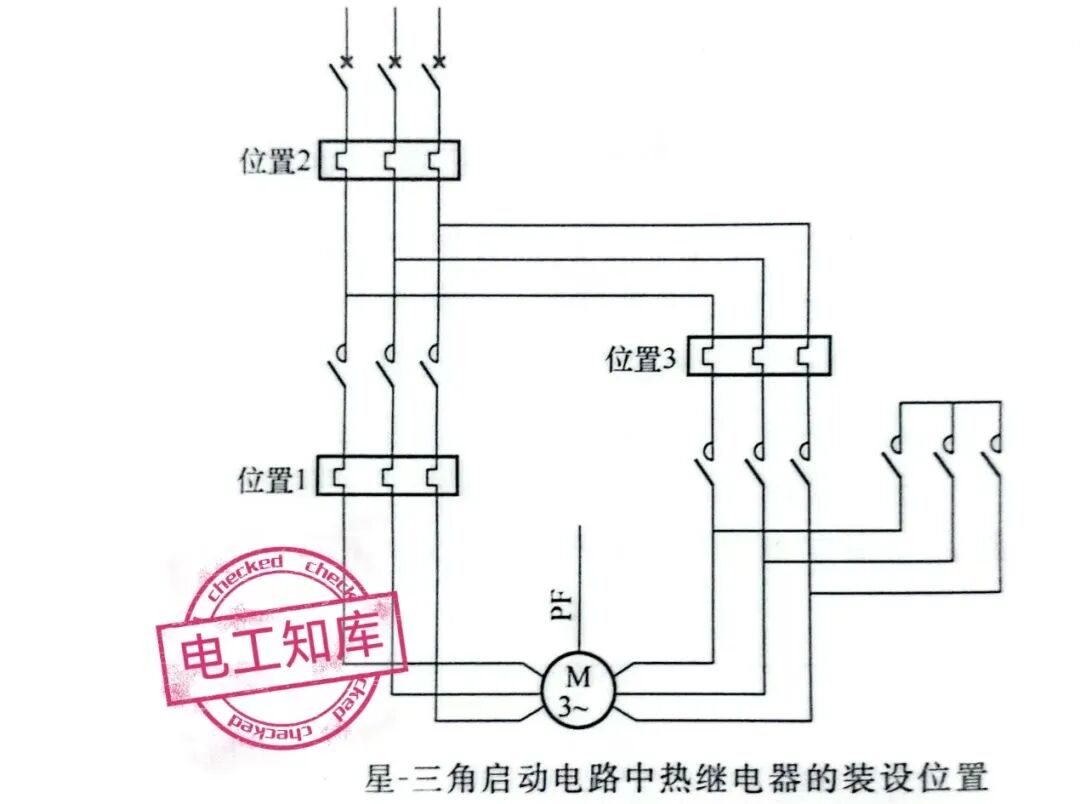

5、当电动机采用星-三角接法启动时，如下图所示，热继电器的可能装设位置有三个，其整定电流也不同。



打开网易新闻 查看精彩图片

（1）通常热继电器与电动机绕组串联(如上图所示的位置1)，整定电流应为电动机额定电流乘以0.58。这种配置能使电动机在星形启动时和三角形运行中都能受到保护。

（2）热继电器装在电源进线上(如上图所示的位置2)，整定电流应为电动机的额定电流，由于线电流为相电流的√3倍，在星形启动过程中，热继电器的动作时间将延长4~6倍，故不能提供完全的保护，但能提供启动失败的保护。

（3）热继电器装在三角形电路中(如上图所示的位置3)，整定电流应为电动机额定电流乘以0.58。在星形启动过程中，没有电流流过热继电器，这相当于解除了保护，可用于启动困难的情况。

6、装有单独补偿电容器的电动机，当电容器接在热继电器之前时对整定电流无影响。当电容器接在过载保护器件之后时，整定电流应计及电容电流的影响。补偿后的电动机电流可用相量分解合成法计算，也可近似地取电动机额定电流乘以0.92~0.95。

7、三相热继电器用于单相交流或直流电路时，其三个双金属片均应加热，为此，热继器的三个极应串联使用。
