树莓派Pico打造光学音乐盒：彩色纸条一扫即奏，自制教程开源

报错免疫体
2026-07-27 14:30·北京

0

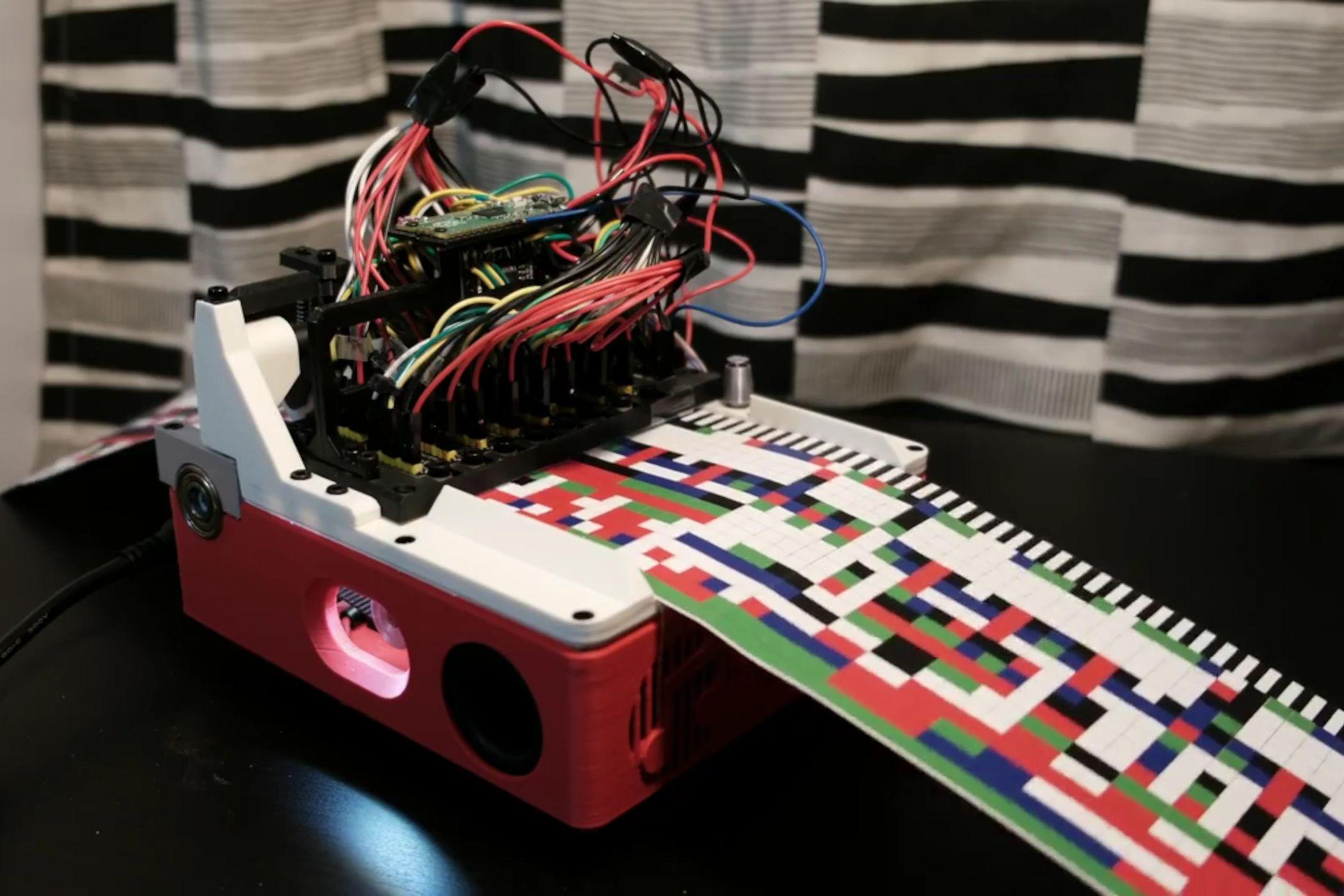

你能想象一种不需要穿孔卡片、用彩色纸条就能演奏乐曲的音乐盒吗？在树莓派爱好者社区，用户 nobitrate 最近展示了他的最新作品——COMB 光学音乐盒，正是用这种方式重现了老式手摇音乐盒的机械浪漫。他让一张画着彩色方块的卡片在传感器下滑过，熟悉的旋律就流淌出来，而整套方案的代码和编译工具已在 GitHub 上开源。

这个音乐盒的核心是一块树莓派 Pico 开发板，配合 TCS3472 颜色传感器读取纸条上的彩色方块，再将识别的颜色信息传给 M5Stack MIDI 扩展单元中的 SAM2695 合成芯片，最终发出声音。原理上，它继承了早期音乐机器通过穿孔编码控制音符的思路，但把穿孔卡上的“有孔/无孔”换成了更容易手工涂画的五种颜色。制作门槛很低，需要的硬件在爱好者手里几乎都能翻到。

打开网易新闻查看精彩图片

纸条上的编码采用五进制：总共 5 个数字位，其中 4 个是乐器通道，每个通道用 3 位数字来选择 75 个音高和 50 种乐器的组合；还有 1 个命令通道，也是 3 位数字，可以调整对应通道的速度、音量和音符时长；最后 1 位是校验码，用来防止读取错误。也就是说，只要按规则往彩色方块里填数，就能把一首曲子“编译”成纸条，实现多轨同时输出，理论上足以演绎相当完整的编曲。

如果想自己动手做一台，nobitrate 已经把全部资料放到了 GitHub 上：主项目的运行代码、用于把乐谱转换成彩色方块的编译器 COMBiner，以及一份编译器参考文档。拿一块树莓派 Pico，接上颜色传感器和 MIDI 合成模块，再打印或自己涂色几张音乐卡片，就能在家里给朋友展示这个“刷彩条听歌”的奇妙小装置。
