邢台数控等离子火焰切割机





产品信息



所在地:

河北 石家庄



产品价格:

1元/个(大量采购价格面议)



最小起订:

1



发布时间:

2024-01-02



有效期至:

2024-02-02




产品详细

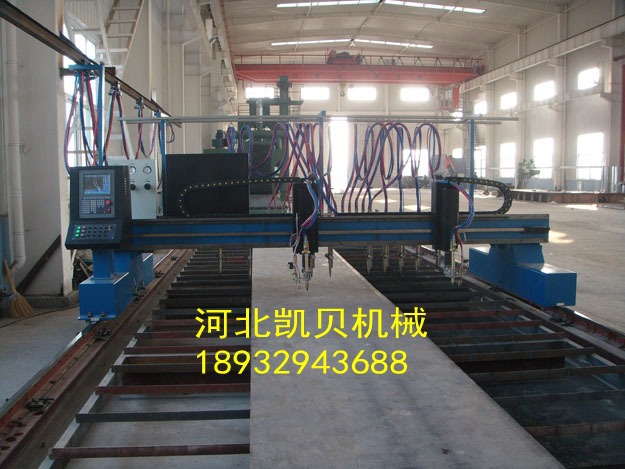

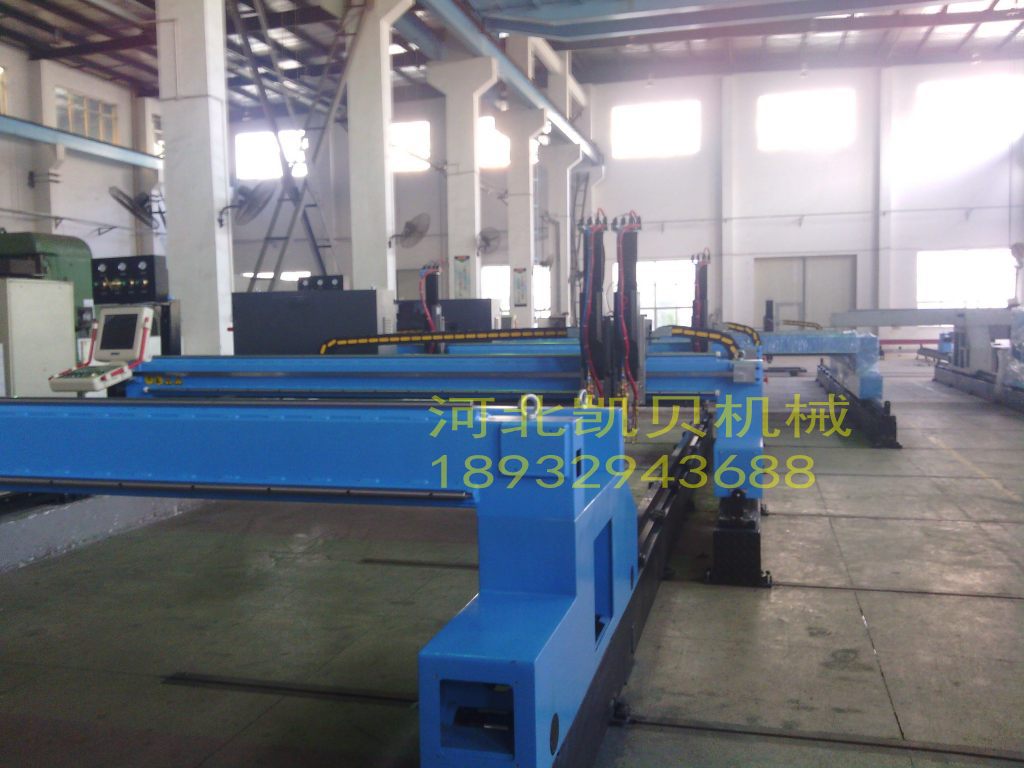

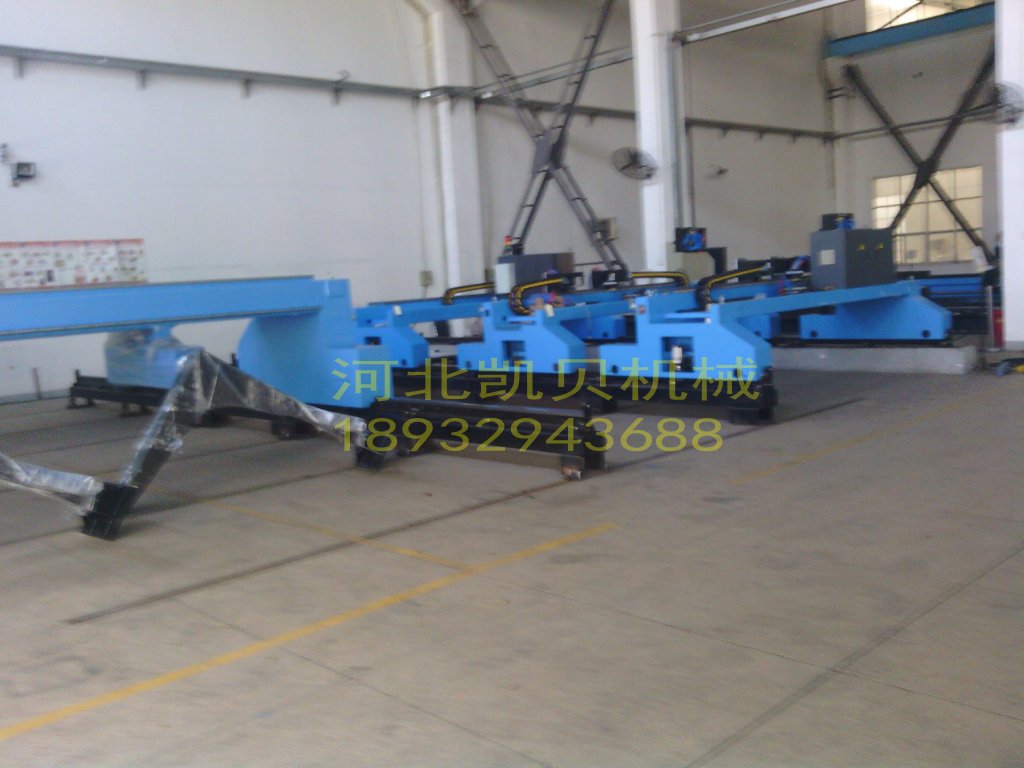

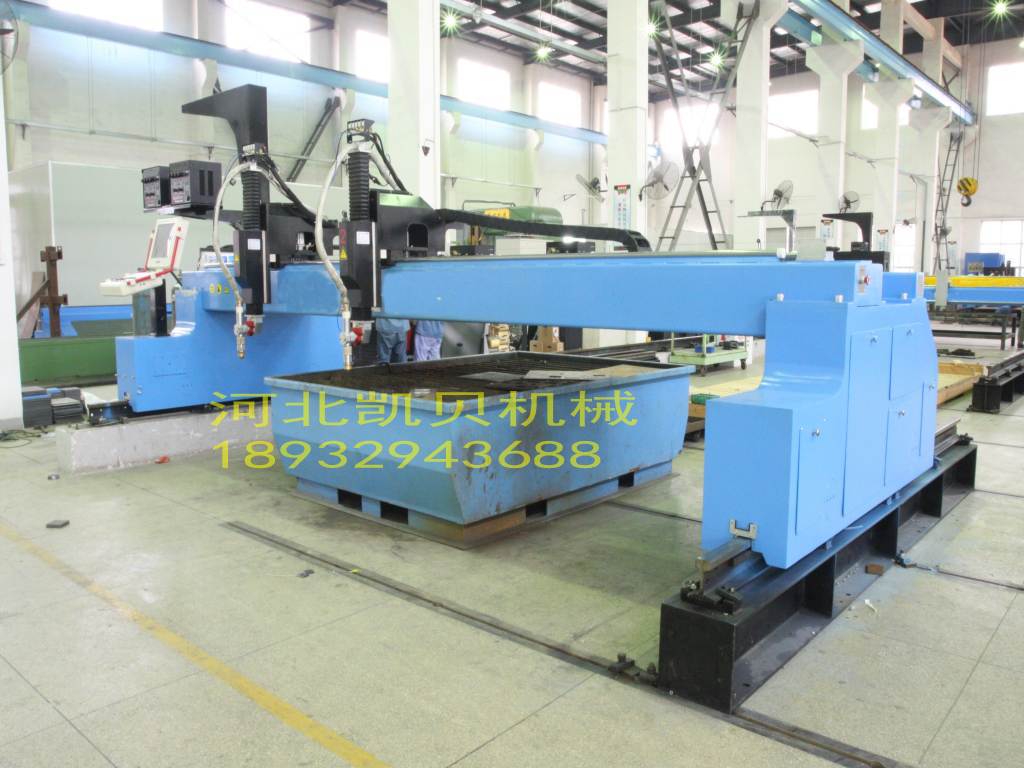

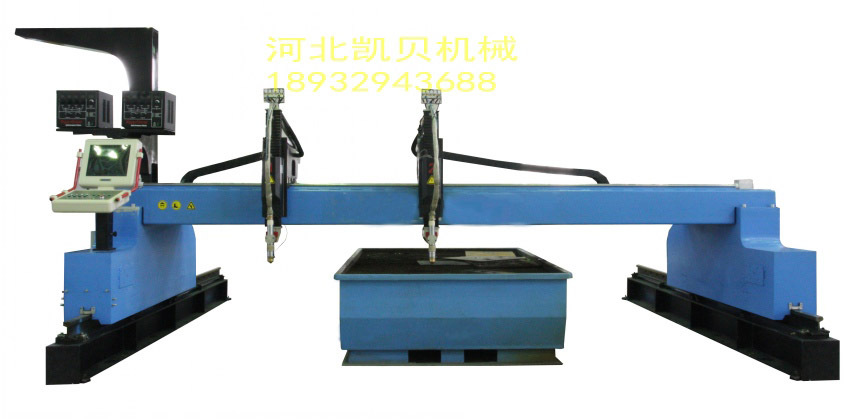

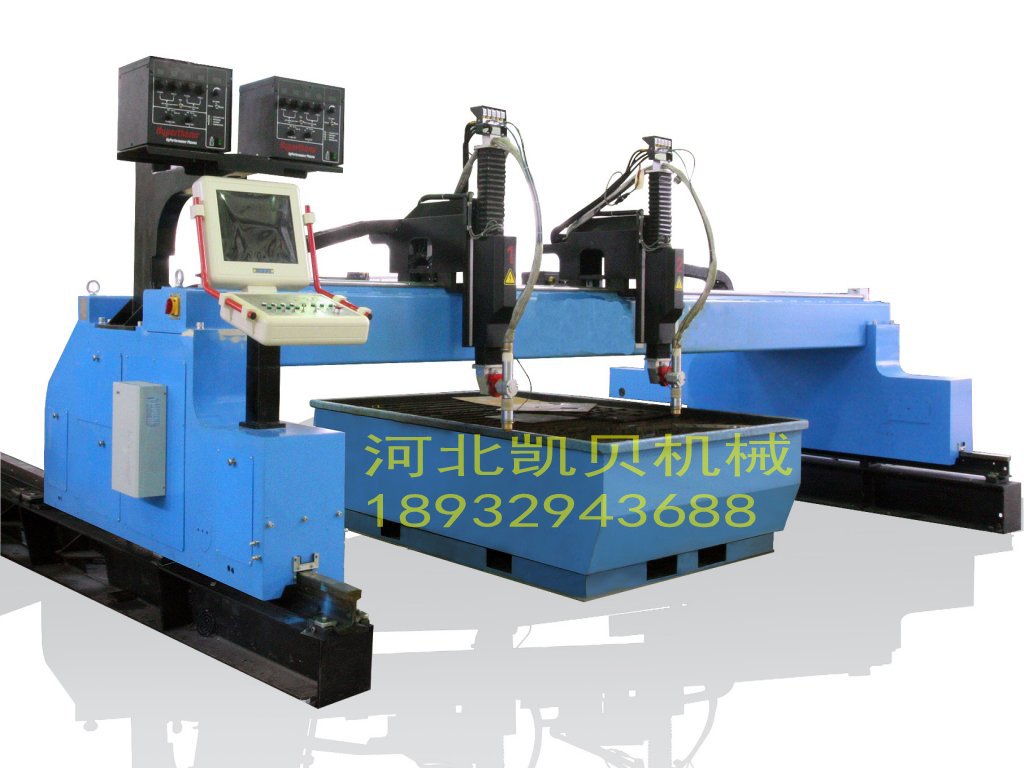

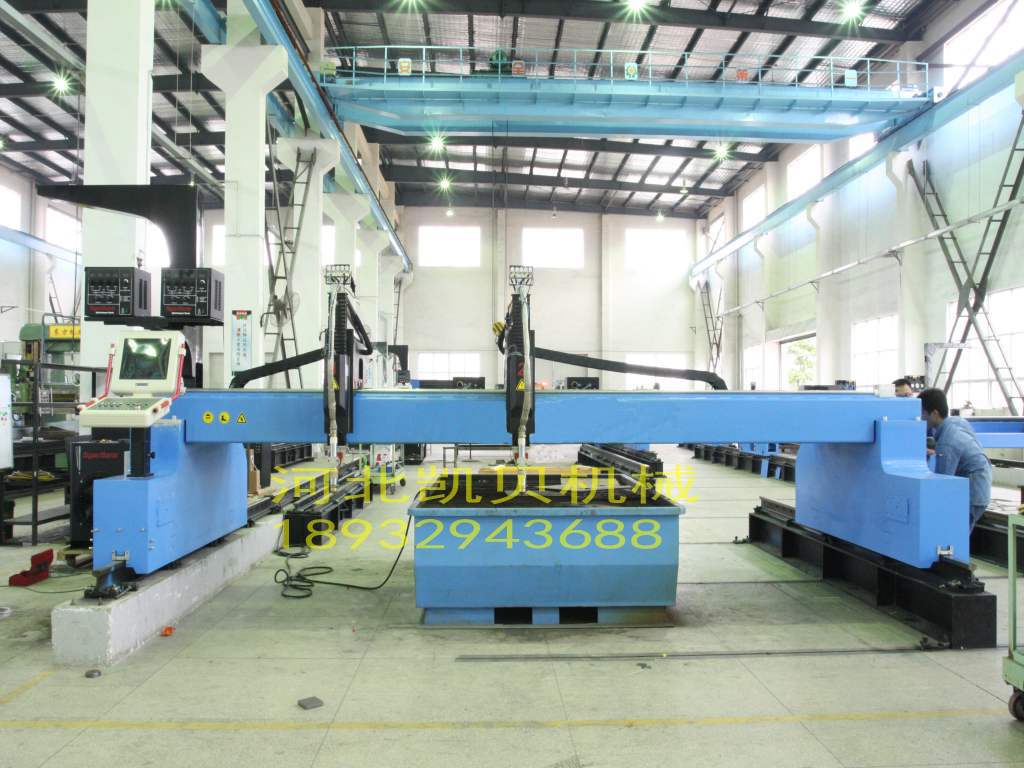

邢台数控等离子火焰切割机， KB-LM型系列数控切割机，是石家庄凯贝机械设备有限公司设计、生产的机型。其主要特点是该机型采用了双边驱动的传动方式，机器运行平稳、定位精度高、外形简洁美观，模块化设计使得机器零部件的互换性强，设备的功能扩展更为简便。其主要结构特点如下：










Ø          门架结构：

切割机门架主要由主横梁和两个纵向端架组成。主横梁采用矩形方管横梁，纵向端架采用钢板拼焊成型。在纵向端架的中心位置是纵向驱动连接架，这样机器的纵向驱动系统安装在机器的中心位置，保证了机器的运行平稳性。在操作平台安装在固定的工作台上，便于设备的操作。门架的所有结构件在完成拼接后将进行表面喷丸处理和振动时效去应力处理，这样使得结构件的表面质量好，焊接应力得到了清理。

Ø          纵向驱动装置：

纵向工作精度和定位精度的要求比较高，机器采用了一个电机带动传送轴带动双边高精度齿轮、齿条传动，齿轮、齿条间啮合为弹簧压紧式，这样一方面可减少啮合误差，同时也提高了传动平稳性。机械加工精度和安装精度是保证主机工作精度的必选条件，配上高精度的准确行星齿轮箱和伺服驱动器系统，在CNC数控系统的控制下，加上光学编码器对速度和位置检验控制，很容易控制机器的工作精度。机器速度控制采用松下伺服驱动器，不仅能在整个调速范围内保证机器工作具有良好的传动特性，而且在调速范围保证了机器的定位精度。

主端架两端端分别装有双轴心导轨，在运动中保持稳定的直线导向。

横向驱动装置：

横向驱动工作精度和定位精度的要求与纵向驱动要求相同，横向驱动导向采用双轴心直线导轨导向。采用了与纵向同样的驱动控制方式，即高精度齿轮、齿条传动，配上高精度的准确行星齿轮箱和松下伺服驱动器系统，在CNC数控系统的控制下，加上光学编码器对速度和位置检验控制，很容易控制了机器的工作精度。机器速度控制采用松下伺服高精度驱动器，不仅能在整个调速范围内保证机器工作具有良好的传动特性，而且在调速范围保证了机器定位精度。

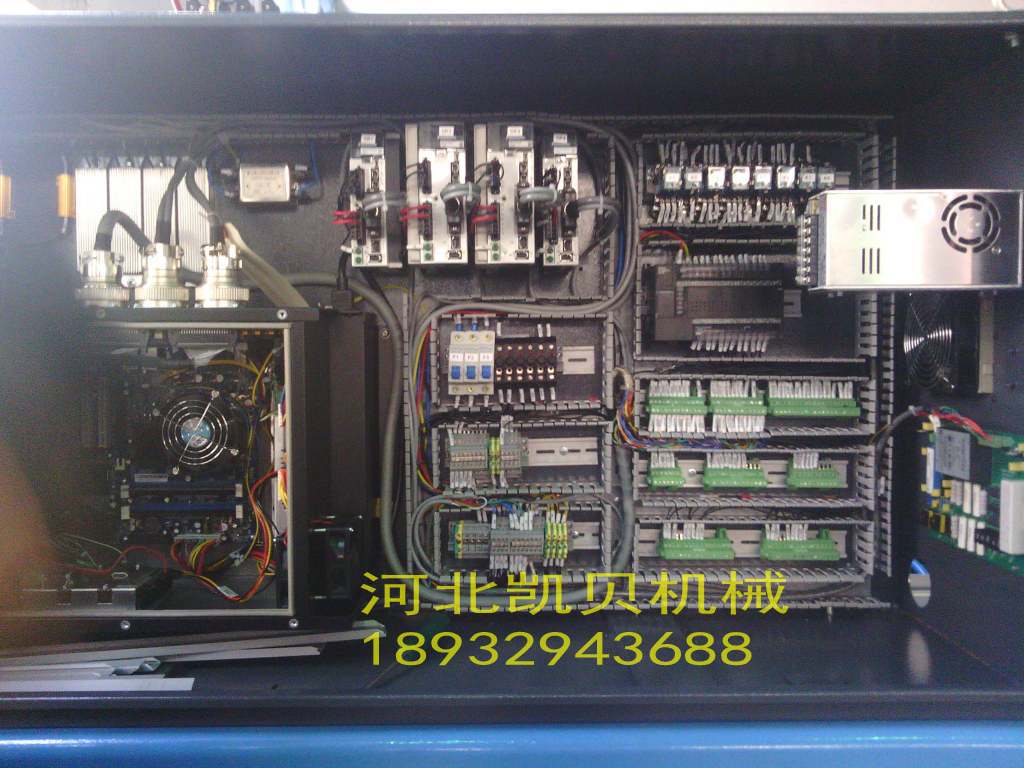

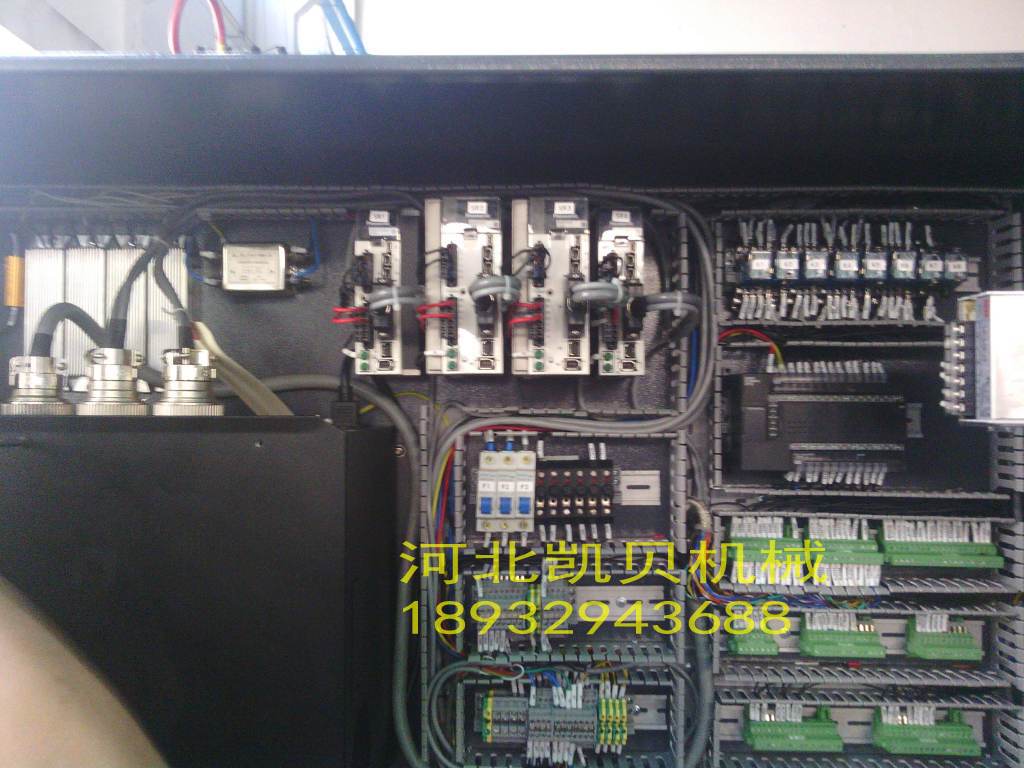

Ø          控制系统

控制器固定安装在工作台的一端，以便操作。

Ø          割炬升降体：

重型割炬升降体是通过直流电机带动滚珠丝杠在双轴心导轨上移动，实现了轨距的上、下移动。整个升降系统安装在密封的箱体内，导向机构安装在直线轴承座上，其垂直移动距离为》120mm。

Ø          纵向导轨及齿条

导轨采用宝岛公司生产双轴心导轨，在导轨外装置准确齿条。

齿条采用了模数2制齿条，由于CP齿轮每转一圈所走的距离是整数，这样可大大减少了机器的累积误差，特别是导轨比较长的机器，其优点更为突出。

Ø          割炬自动调高系统

在等离子切割过程中，保持割嘴与工件间的恒定距离，是保证切割质量的关键，因此采用弧压调高系统，这样可满足切割工艺需求。

Ø          防碰撞装置：有效的保护等离子割据。

Ø          电缆气管传送方式：拖链式

七、数控系统：

数控系统：SH-2200AH-QG数控系统

系统简介：本公司选择的SH-2200AH-QG数控系统采用较新的数控模拟两轴输出控制技术，体积小、结构紧凑，集成度高，全封闭结构。该系统是热切割专项使用工艺与现代运动控制技术的无缺结合。

（1)              10.4寸液晶彩色图形显示

（2)             128M内存

（3)              24种变参数图形库,可任意扩充新的图形单元。

（4)              实时运动显示和切割状态显示，可任意放大缩小。

（5)              USB接口

（6)              英制和公制单位的切换

（7)              零件的任意缩放和镜像功能

（8)              各种方式的零件复制功能

（9)              智能化拐点处理

（10)          板材的准直功能

（11)          动态割缝补偿

（12)          沿原轨迹回退

（13)          完全自动式切割过程，切割过程可灵活调整穿孔位置和转移切割。

（14)          断点、断电自动恢复。

（15)          切割工艺可任意设置。

（16)          中文菜单操作。

（17)          工作环境：温度0～50℃（32～122℉）相对湿度95%无结露

（18)          与国内文字处理软件文泰完全兼容。



八、           编程软件

FASTCAM标准版编程系统

l          FastCAMa公司32BITWindowsNT版.是有经验的绘图,切割控制软件并带有后处理,可生成优化的NC控制码.具有公/英制输入输出,支持所有使用ESSI标准的切割机.

l          FastPLOTa图形转换和套料软件.高速,交互式排料及余料板材的排料,可读取已有的NC码并进行优化及重排.

l          FastNESTa套料模块

l          FastPATHa自动智能切割处理软件.包括与CAD的DXF/IGES文件的接口及与FastNESTa的接口.可使由CAD的DXF文件自动转换成NC码,节省了大量用人工定义路径的时间.

河北石家庄凯贝机械设备有限公司是一家集生产、销售、售后为一体的有经验化生产企业，公司有经验生产数控精细切割机、数控类激光切割机、数控龙门火焰切割机、数控龙门等离子切割机、数控台式等离子切割机、数控便携切割机、数控悬臂切割机，机器人切割及焊接系统，操作机、滚轮架、自动焊接机等焊接切割设备。公司凭着优异的产品，合理的价格，完善的销售系统，有经验的售后服务团队，产品广泛应用于船厂、工程机械、钢结构、风机、机车、重工、港口机械、压力容器、汽车改装业务涉及特种设备、石化和食品机械等行业,远销国内外市场。  公司代理有德国凯尔贝Kjellberg、美国飞马特ThermalDyamics、美国海宝Hypertherm、美国凯博Kaliburn等离子电源及配件，价格优惠，大量现货供应。   河北石家庄凯贝机械设备有限公司拥有强大的售后服务团队，有经验维修数控等离子切割机、数控火焰切割机、便携等离子切割机，同时承接切割机加装等离子、等离子切割机的更新改造、火焰切割机的更新、数控系统的更新改造。  凯贝机械设备有限公司愿与新老客户携手并进，共同进步，您的需求是我们的追求，您的要求是我们前进的动力，您的满意是我们非常大的目标。欢迎广大用户及各地代理商前来洽谈，期待与您真诚的合作。
